TEKWAN-JOB SHEET DAN VIDEO TOPOLOGY UNBK

JOB SHEET TOPOLOGY UNBK

anggota kelompok:

• Dini nurpadillah
• Esya amalia nuryasya
• Hardi basuki
• Novita sari
• Rizky perdiansyah
• Siska avnizar

1. Biaya keseluruhan

2.langkah langkah

• siapkan semua bahan dan alat
• susun komputer sesuai yang diinginkan
• pasang semua kabel seperti kabel power,VGA dan lain lain
• jangan lupa pasang switch sama router juga
• bikin satu komputer menjadi server
• konfigurasikan dhcp router
• berikan client ip address dengan dhcp
• konfigurasikan komputer server
• install  komputer client  dengan aplikasi exambro client dan untuk sever exambro server

3.Topology unbk dan video

contoh video topology unbk dengan cisco

      https://youtu.be/R6xkGmHa2ls

contoh video konfigurasi komputer server dengan exambro server

      https://youtu.be/1t7opyf4Afc

contoh video konfigurasi komputer client dengan exambro client

      https://youtu.be/CxX1HETgbKA

sekian dari saya semoga bermanfaat :)

TEKWAN-UTS

soal UTS TEKWAN

nama guru: pak rudy

1. Amati jenis jenis konektor fiber optic
Jawaban :
 Hasil pengamatan
 jenis jenis konektor fiber optik ini bermacam macam dan bisa digunakan sesuai kebutuhan.

 2. Lakukan analisis tentang jenis jenis konektor fiber optic

  Jawaban :
 Hasil analisis !
= F - SMA
 Konektor ini merupakan pendahulu dari konektor ST yang sama - sama menggunakan penutup dan pelindung
= FDDI/MCI
 adalah interfaces jaringan menggunakan kabel serat optic dengan kasitas sampai 100 Mbps
= ESCON
 Konektor ESCON mirip dengan konektor FDDI, tapi mengandung kain kafan ditarik bukan kain kafan tetap. Konektor ESCON memiliki dua 2,55 ferrules keramik mm dan desain strair relief yang kuat.
= T - ST
 Konektor plug - in T - ST menjamin kualitas yang konsisten setiap saat. Dibuat sesuai spesifikasi IEC 61754 - 24 untuk diameter luar kawat berdiameter 2,6 sampai 3 mm.
=T - SC
 Konektor ini tidak terlalu mahal, simple, dan dapat diatur secara manual.
= T - SC - Duplex
 Konektor ini diproduksi berdasarkan ferrule keramik 2 komponen yang dipatenkan dan teknologi.
= T - SC/APC - 8 / 9
 Adalah dengan struktur push - pull; ini adalah salah satu jenis yang paling awal dan paling umum digunakan.
= Mt - Rj (Male) & Mt - Rj (Famale)
 Adalah konektor 2 serat yang menyerupai konektor telepon standar.
= LC
 Digunakan untuk penyebaran dengan kepadatan tinggi dimana beberapa serat berhenti didalam ruang tertutup.

= LC - Duplex
 Adalah duplex (2 serat) yang berarti memungkinkan komunikasi sinkron antar perangkat diameter cladding adalah 125 mikron.

3. Coba kumpulkan berbagai macam jenis konektor fiber optic yang ada di lingkungan sekitarmu. kemudian berikan penjelasan terhadap jenis jenis konektor fiber optic yang telah kamu kumpulkan tersebut
Jawaban :
= FC/PC
 Sistem konektifitas serat tunggal sesuai dengan IEC 61754 - B dan Jls C - 5970
= DIN
 Digunakan dibidang telekomunikasi, CATU, LAN, MAN, WAN, Uji & pengukuran. Industri medis dan sensor
= FC/APC
 Konektor ini memungkinkan permukaan 2 serat terhubung saling bersentuhan satu sama lain.
= E - 2000
 Memiliki mekanisme kupling push - pull dan digunakan untuk kemanan tiinggi dan aplikasi dengan cahaya tinggi.
= E - 2000/APC
 Kabel path serat optic singlemode berkualitas tinggi ini dirancang khusus dengan menggunkakan serat SMF - 28e untuk aplikasi ethernet

4. Buatlah kesimpulan dari hasil kegiatan yang telah kamu laksanakan di atas dengan kritis
Jawaban :
 konektor FO memiliki banyak jenis tetapi di masing masing jenis konektor memiliki kekurangan dan kelebihan sesuai dengan kebutuhan

TEKWAN-KONEKTOR FIBER OPTIK

A. konektor
Konektor berfungsi untuk menghubungkan satu rangkaian elektronika ke rangkaian elektronika lainnya.

berikut macam macam konektor dan fungsinya:



1.    FC (Fiber Connector)

Digunakan untuk kabel single mode dengan akurasi yang sangat tinggi dalam menghubungkan kabel dengan transmitter maupun receiver. Konektor ini menggunakan sistem drat ulir dengan posisi yang dapat diatur, sehingga ketika dipasangkan ke perangkat lain, akurasinya tidak akan mudah berubah.

2.     SC (Subsciber Connector)

Digunakan untuk kabel single mode, dengan sistem dicabut-pasang. Konektor ini tidak terlalu mahal, simpel, dan dapat diatur secara manual serta akurasinya baik bila dipasangkan ke perangkat lain.

3.     ST (Straight Tip)

Bentuknya seperti bayonet berkunci hampir mirip dengan konektor BNC. Sangat umum digunakan baik untuk kabel multi mode maupun single mode. Sangat mudah digunakan baik dipasang maupun dicabut.

4.     Biconic

Salah satu konektor yang kali pertama muncul dalam komunikasi fiber optik. Saat ini sangat jarang digunakan.

5.    MPO/MTP

Konektor MPO adalah singkatan industri untuk "Multi-fiber Push On", dengan mekanisme penyisipan penyisipan push-on, memberikan interkoneksi yang konsisten dan berulang dan tersedia dengan serat 4, 8, 12, atau 24. MTP® adalah merek dagang dari konektor Conec untuk MPO AS. MTP / MPO adalah konektor yang dibuat khusus untuk kabel pita multifiber. Konektor single-mode MTP / MPO memiliki ferrule siku yang memungkinkan pantulan balik minimal, sedangkan konektor multimode ferrule biasanya rata. Kabel pita datar dan tepat dinamai karena struktur seperti pita datar, yang merumahkan serat berdampingan dengan jaket.

6.     SMA

Konektor ini merupakan pendahulu dari konektor ST yang sama-sama menggunakan penutup dan pelindung. Namun seiring dengan berkembangnya ST konektor, maka konektor ini sudah tidak berkembang lagi penggunaannya.

F-SMA

Meskipun F-SMA sesuai dengan IEC 61754-22 adalah salah satu desain tertua di serat optik, namun tetap digunakan di beberapa pasar khusus. Selain aplikasi industri, ini terutama digunakan dalam teknologi medis.

Konektor FDDI-MIC dan Konektor ESCON

Dirancang untuk memenuhi spesifikasi dokumen PMD ANSI X3.166 FDDI PMD, konektor dupleks ini menggunakan mekanisme pengikat sisi dan dua ferrules 2,5 mm, serta kafan pelindung tetap untuk melindungi ferrules. Konektor dapat dikunci sesuai spesifikasi antarmuka data terdistribusi serat (FDDI), dan juga dapat digunakan untuk aplikasi non-FDDI.

1.    T-ST Duplex

WEIDMULLER telah datang dengan inovasi hebat untuk membuat konektor terisolasi yang dapat memperpanjang kemudahan pengoperasian koneksi listrik. Konektor plug-in T-ST Duplex menjamin kualitas yang konsisten setiap saat. Dibuat sesuai spesifikasi IEC 61754-24 untuk diameter luar kawat berdiameter 2,6 sampai 3 mm

2.    T-SC/APC

Konektor serat optik SC adalah dengan struktur push-pull; Ini adalah salah satu jenis yang paling awal dan paling umum digunakan. Dengan perumahan plastik, dengan biaya rendah, tapi juga dengan akurasi yang bagus, yang banyak digunakan dalam instalasi massal.

3.    MTRJ (Male dan Female )

MT-RJ adalah konektor dua serat yang menyerupai konektor telepon standar. Kemiripannya disengaja, karena konektornya ditujukan untuk mengganti tipe ST dan SC di lemari kabel dan di meja kerja. Konektor ini sesuai dengan potongan yang sama dengan jack RJ-45, yang memungkinkan serat dipasang pada peralatan jaringan, panel patch dan pelat dinding tanpa hukuman ruang. Konektor dilengkapi kait tunggal tanpa kabel. Alih-alih skema kawin serat khas yang menggunakan dua colokan yang digabungkan dalam adaptor kopling, konektor MT-RJ menawarkan teknik kawin plug-to-stop yang benar. Colokan pada colokan kabel patch ke soket di panel atau pelat muka. Serat diakhiri langsung ke bagian belakang soket dengan penghentian epoksi dan tanpa polish.

4.    LC

Dikembangkan oleh Lucent Technologies, konektor LC atau Lucent Connector, berukuran sekitar setengah ukuran konektor SC. Konektor LC digunakan untuk penyebaran dengan kepadatan tinggi dimana beberapa serat berhenti di dalam ruang tertutup. Konektor faktor bentuk kecil, konektor LC menggunakan ferrule 1.25mm dengan mekanisme tab penahan yang serupa dengan konektor telepon atau RJ-45.Sama seperti konektor SC, bodi konektor LC berbentuk persegi, dan dua konektor LC biasanya diikat bersamaan dengan klip plastik untuk membuat koneksi dupleks. Konektor LC dapat digunakan dengan kabel singlemode dan multimode. Pencocokan konektor LC memiliki insertion loss sebesar 0.25dB.

5.    LC Duplex

Kabel serat optik 10 meter (~ 33 kaki) ini diakhiri dengan konektor LC (Lucent Connector) di salah satu ujungnya dan konektor SC (Subscriber Connector) di sisi lain. Ini adalah serat singlemode (9 mikron inti) yang dirancang untuk mentransmisikan data jarak jauh dengan kecepatan tinggi. Kabelnya adalah dupleks (dua serat) yang berarti memungkinkan komunikasi sinkron antar perangkat. Diameter cladding adalah 125 mikron.

6.    FC/PC

Sistem konektivitas serat tunggal sesuai dengan IEC 61754-13 dan JIS C-5970. Selain aplikasi MAN, WAN dan telekomunikasi, FC tersebar luas dalam aplikasi pengukuran. Biasanya digunakan dalam versi "lebar-lebar, tapi tipe" kunci sempit "dengan kunci pelurusan kecil tersedia berdasarkan permintaan.

7.     FC/APC

"APC" adalah singkatan dari "kontak fisik siku" karena konektor ini memungkinkan permukaan dua serat terhubung saling bersentuhan satu sama lain dan karena ujung serat dipoles pada suatu sudut untuk mencegah cahaya yang dipantulkan dari perjalanan kembali serat. Konektor FC / APC ini memiliki ferrule keramik 8 ° pra-siku, yang bila dipoles dengan benar, menghasilkan kerugian balik 60 dB yang khas. Setiap paket konektor mencakup tutup konektor serat dan boot plastik.

Konektor ini juga memiliki konektor khas 0,25 dB konektor-to-connector khas kerugian. Namun, kerugian penyisipan yang signifikan dapat terjadi saat kawin dengan gaya yang berbeda, dan karena ini, kami merekomendasikan bahwa konektor FC / APC hanya dikawinkan dengan konektor FC / APC lainnya.

8.    DIN

Konektor serat DIN ini digunakan di bidang telekomunikasi, CATV, LAN, MAN, WAN, uji & pengukuran, industri, medis dan sensor.

Konektor DIN 47256 (LSA) yang telah dirakit sebelumnya menampilkan satu unit bodi dengan ferrule zirkonia terapung bebas pegas. Konektor unik ini menawarkan performa superior dalam compact, DIN47256 compatible design yang cocok untuk berbagai aplikasi. Konektor DIN dibuat dari mesin kuningan presisi sekrup untuk kinerja dan daya tahan yang konsisten.

9.    E2000

Konektor serat optik E2000 memiliki mekanisme kopling push-pull, dengan rana logam otomatis di konektor sebagai perlindungan sinar laser dan debu. Desain satu potong untuk penghentian mudah dan cepat, digunakan untuk keamanan tinggi dan aplikasi dengan daya tinggi. Konektor E2000 tersedia untuk PC Singlemode, APC dan Multimode PC. Konektor E2000 adalah satu dari sedikit konektor serat optik yang dilengkapi rana pegas yang sepenuhnya melindungi ferrule dari debu dan goresan. Rana ditutup secara otomatis saat konektor dilepas, mengunci kotoran yang kemudian dapat menyebabkan kegagalan jaringan, dan mengunci sinar laser yang berpotensi berbahaya.

10.  E-2000/APC

Solusi hemat biaya yang menyediakan bandwidth dan tingkat transmisi yang tinggi dalam jarak yang lebih jauh. Kabel patch serat optik singlemode berkualitas tinggi ini dirancang khusus dengan menggunakan serat SMF-28e untuk aplikasi ethernet. Kabel ini sesuai dengan ROHS. Setiap koneksi memiliki daya tahan lebih besar dalam menahan tarikan, ketegangan dan dampak pemasangan kabel. Setiap kabel 100% diperiksa dan diuji secara optik untuk penyisipan kerugian sebelum Anda menerimanya. Desain jaket pull-proof mengelilingi serat mode tunggal yang populer 9/125, kebal terhadap gangguan listrik.

11.  D4

Konektor ini hampir mirip dengan FC hanya berbeda ukurannya saja. Perbedaannya sekitar 2 mm pada bagian ferrule-nya.3.hasil kesimpulan

Fiber optik ialah saluran transmisi cahaya (pemindah informasi dari suatu tempat ke tempat yang lain menggunakan sinyal cahaya). Fiber Optik terbuat dari serat kaca dan bentuknya panjang dan tipis serta berdiameter sebesar rambut manusia.dan kabel fiber optic memiliki banyak konektor yang berbeda sesuai kebutuhan.

  C.hasil kesimpulan

Fiber optik ialah saluran transmisi cahaya (pemindah informasi dari suatu tempat ke tempat yang lain menggunakan sinyal cahaya). Fiber Optik terbuat dari serat kaca dan bentuknya panjang dan tipis serta berdiameter sebesar rambut manusia.dan kabel fiber optic memiliki banyak konektor yang berbeda sesuai kebutuhan.

TEKWAN-FUNGSI ALAT KERJA FIBER OPTIK

HALO FRIENDS disini saya akan menjelaskan beberapa fungsi alat kerja fiber optik :)

FUNGSI ALAT KERJA FIBER OPTIK

1. Optical Time Domain Reflectometer (RTDR)

OTDR merupakan salah satu alat yang digunakan untuk mendeteksi komunitas atau himpunan suatu kabel serat ptik dalam jarak tempuh tertentu, sehingga dengan adanya alat ini diharapkan mampu menghasilkan jarak dari dua sisi yang merupakan ukuran  gangguan yang terjadi. Sehingga untuk melakukan troubleshooting dapat dilakukan dengan baik, karena akan sangat mudah menentukan suatu letak lokasi gangguan yang tengah terjadi. Alat OTDR ini sendiri biasanya digunakan untuk melakukan pendeteksian Kabel Crack, Putusnya core yang belum diketahui letaknya, Putusnya kabel atau juga untuk melakukan bending

   2. Optical Fiber Identifier

Alat yang satu ini memiliki fungsi untuk mengetahui arah signal dengan penunjuk arah dan besar daya yang di laluinya.



3. Optical Power Meter (OPM)

Alat yang satu ini nmemiliki fungsi untuk mengetahui seberapa kuat daya dari signal cahaya yang sudah masuk, OPM ini juga mempunyai interface FC yang langsung berhubungan dengan pathcore FC. Bagi kalian yang belum mengetahui rumus yang digunakan untuk melakukan proses ini, berikut adalah rumusnya

(TX – RX =…dB dibagi jarak (Km)

4. Stripper Atau Miller

Sama seperti kabel - kabel yang lain, salah satunya seperti kabel coaxial dan UTP, kabel fiber optic juga memerlukan alat ini. Alat ini berfungsi sebagai media untuk memotong dan mengupas kulit  dan daging kabel.

5.Fusion Splicer

Fusion splicer atau sering dikenal sebagai alat untuk menyambungkan serat optik ini merupakan salah satu alat yang digunakan untuk menyambungkan sebuah core serat optik, dimana serat tersebut terbuat / berbasis kaca, dan mengimplementasikan suatu daya listrik yang telah dirubah menjadi sebuah media sinar berbentuk laser.

Sinar laser tersebut berfungsi untuk memanasi kaca yang terputus pada core sehingga bisa tersambung kembali dengan baik. Perlu kalian ketahui, bahwa fusion splicer ini haruslah memiliki tingkat keakuratan yang cukup tinggi, hal ini ditujukan untuk menghasilkan hasil penyambungan yang sempurna, karena pada saat penyambungan tersebut akan terjadi proses pengelasan media kaca serta peleburan kaca yang akan menghasilkan suatu media, dimana media tersebut akan tersambung dengan utuh tanpa adanya celah-celah, hal ini dikarenakan media tersebut memiliki senyawa yang sama.

6. Visual Fault Locator

Alat ini sering disebut juga Laser fiber optic atau senter fiber optic. Fungsinya untuk melakukan pengetesan pada core fiber optic. Laser akan mengikuti serat Optik pada Kabel Fiber Optik dari POP Sampai Ke User (end to end) , bila core tidak bermasalah laser akan sampai pada titik tujuan

7. Light Source

Pada dasarnya, alat yang satu ini mempunyai fungsi untuk memberikan suatu signal untuk jalur yang akan dilaluinya, misalnya untuk mengukur suatu redaman jalur atu end to end dimana Light Source ini akan berfungsi sebagai media yang memberi signal-nya.

8. Cleaver

Cleaver Tools ini mempunyai fungsi untuk memotong core yang kulit kabel optic-nya sudah dikupas, perlu kalian ketahui juga bahwa pemotongan core ini wajib menggunakan alat khusus ini, karena pada serat kacanya akan terpotong dengan rapih. Jika proses ini berhasil dilakukan dengan baik maka tahapan selanjutnya, kalian bisa teruskan ke tahap Jointing

9. Fiber Optic Adapter

Fiber Optik Adapter merupakan suatu komponen yang digunakan untuk melakukan penyambungan/menghubungkan kabel fiber optik satu dengan yang lain. jika penyambungan dilakukan terhadap kabel fiber optik yang memiliki konektor berbeda maka fiber optik adapter disebut fiber optik adapter hibrid atau Special Adapter.

Jenis - Jneis Fiber Optik Adapter

• FC Fiber optik Adapter

Jenis adapter fiber optik yang satu ini tersedia dalam jenis single mode dan multimode,Ada tiga jenis bentuk/type fiber optik FC adapter, tipe persegi, tunggal dan ganda tipe D, semua fiber optik FC adapter dengan rumah (housing)logam dan Lengan (Sleeves) dari keramik.

• SC Adapter Fiber Optik

Jenis adaptor fiber optik ini tersedia dalam jenis single mode dan multimode, serta Simplex dan duplex. SC adapter fiber optik dengan perumahan (housing) plastik, mempunyai beberapa varian warna, seperti :

1. biru untuk PC single mode
2. hijau untuk APC single mode dan multimode beige untuk PC.

Semua Fiber Optik SC adapter mempunyai jenis flange, sementara itu untuk single mode adapter adalah dengan lengan zirkonia dan untuk serat multimode adaptor dengan lengan perunggu.

• LC Fiber Optik Adapter

Adapter fiber optik LC semua rumah (housing) plastik; ada simpleks LC adapter dan adapter LC duplex, fiber optik adapter LC warna sama dengan fiber optik SC adapter: biru untuk PC single mode, warna beige untuk PC modus multi dan hijau untuk APC single mode. fiberoptik adapter LC dengan lengan perunggu untuk multimode dan lengan zirkonia untuk single mode.

• ST Fiber Optik Adapter

Fiber Optik  ST adapter semua jenis ulir, dengan perumahan (housing) logam, yang single mode dengan lengan zirkonia dan yang multimode adalah dengan lengan perunggu.

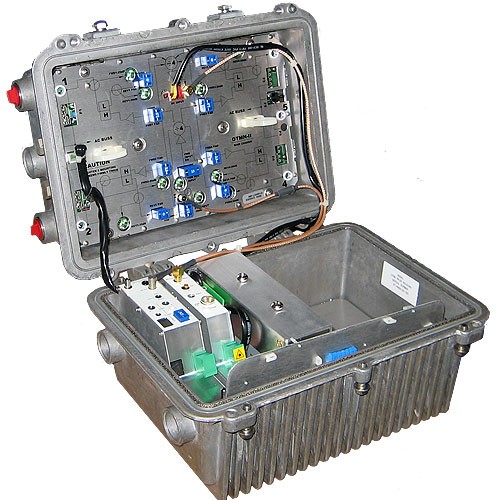

10. Fiber Node

Fiber node merupakan suatu titik terminasi antara jaringan optik dengan jaringan koaksial. Fiber nod eberupa perangkat opto elektronik yang berfungsi untuk mengubah sinyal optik yang berasal dari distribution hub menjadi sinyal elektrik untuk diteruskan ke rumah rumah pelanggan melalui kabel koaksial dan sebaliknya.

Fiber node sendiri adalah salah satu device yang berhubungan dengan teknologi HFC (Hibrid Fiber Coaxial) dan banyak diaplikasikan untuk sistem jaringan TV Kabel.

. Optical Termination Box (OTB)

Optical Termination Box, berfungsi sebagai pendistribusian fiber seperti FDF yang menampung maksimum 72 core. Optical Terminal Box juga digunakan untuk menghubungkan kabel serat optik indoor maupun outdoor dan patchcord. OTB dapat dipasang di dinding maupun tiang.

11. Joint Closure Optic

Joint Closure merupakan sebuah box atau tempat untuk menaruh hasil sambungan dari fiber optic. Sebagai contoh : Jika ada kebel fiber optic putus karena terpotong atau terbakar maka kabel tersebut di sambung/splicing dan hasil splicingan di taruh di Closure.

Untuk Kapasitas Closure ber variasi mulai dari closure 6 core, Closure 12core, closure 24core,Closure 48core hingga closure 256core

12. Pigtail Fiber Optic

Pigtail fiber optic merupakan sepotong kabel yang hanya memiliki satu buah konektor diujungnya, pigtail akan disambungkan dengan kabel fiber yang belum memiliki konektor.  Biasanya kabel pigtail di install di OTB (Optical Distribution Box) dan disambung / splicing dengan tarikan kabel Optic yang glondongan (Loose tube cable / Tight buffered cable).
